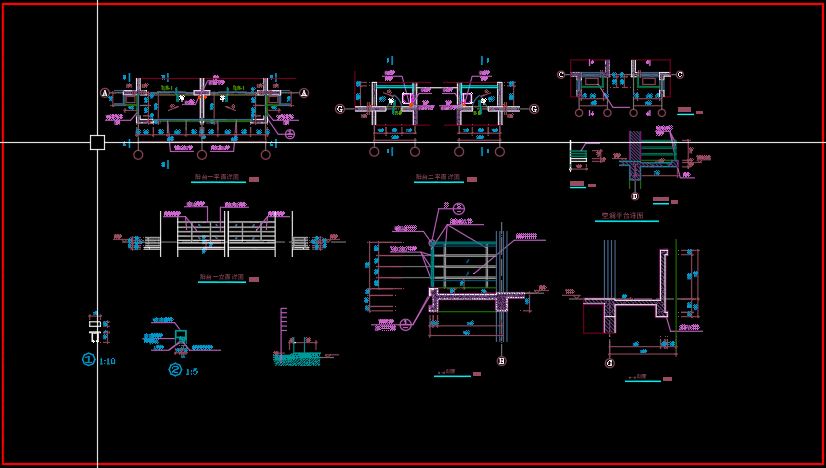

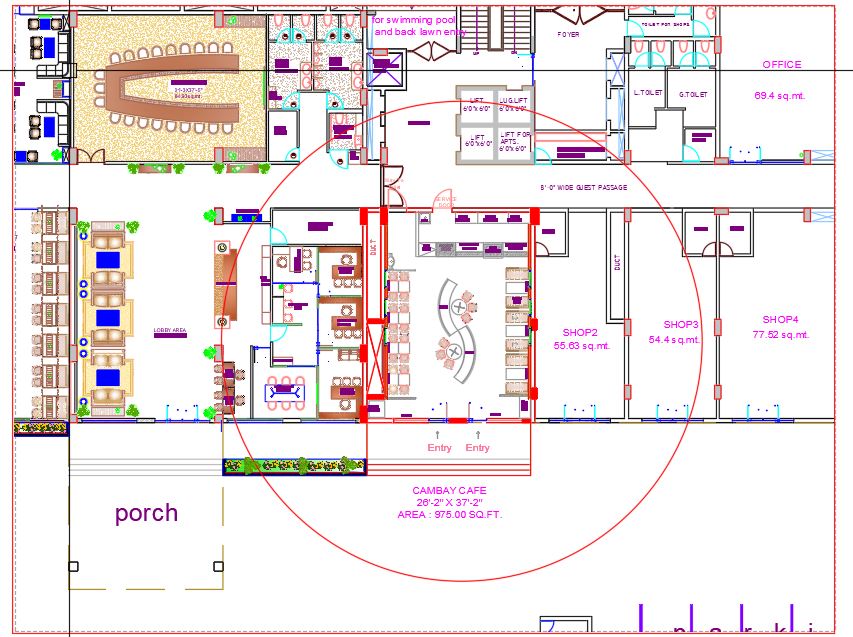

Thư viện CAD văn phòng (Office CAD blocks/library) là bộ sưu tập các bản vẽ thiết kế mẫu được chuẩn hóa về tỷ lệ (thường là 1:1) dành riêng cho không gian làm việc. Tài nguyên này giúp kiến trúc sư, kỹ sư và nhà thiết kế nội thất dễ dàng kéo – thả các đối tượng như bàn, ghế, tủ, hay vách ngăn vào bản vẽ phác thảo bố trí mặt bằng nhằm tối ưu hóa thời gian triển khai dự án.
Bài viết này, ATZ LUXURY chia sẻ bộ thư viện CAD văn phòng kèm kinh nghiệm xử lý file, hãy theo dõi nhé!

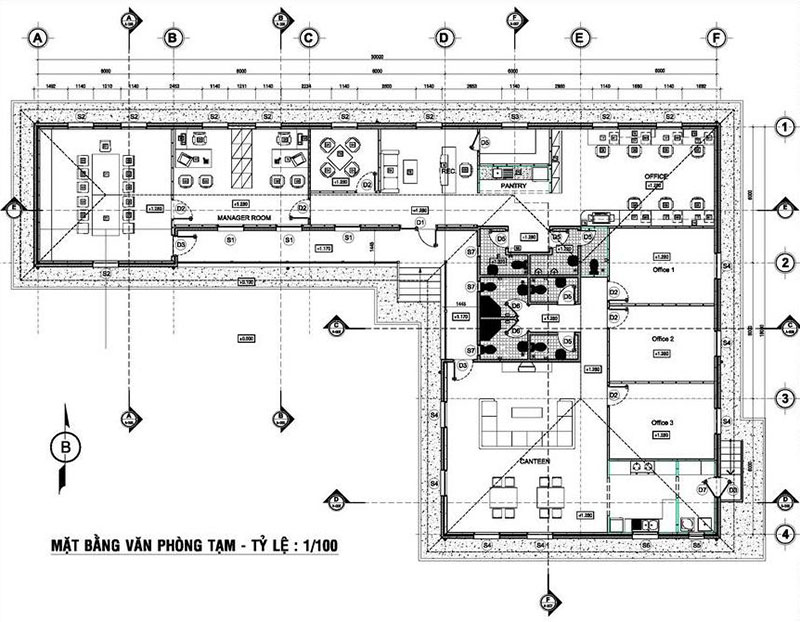

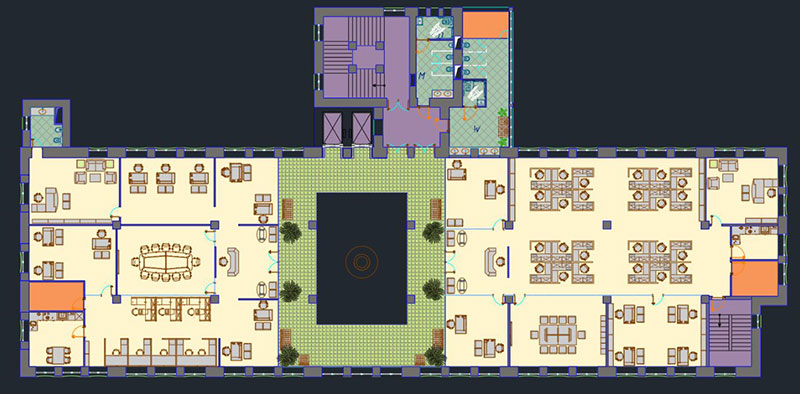

Thư viện CAD văn phòng là gì?
Thư viện CAD văn phòng là tập hợp các tệp dữ liệu bản vẽ 2D hoặc 3D định dạng .dwg, chứa các khối (block) mô phỏng trang thiết bị nội thất không gian làm việc.
Thư viện này cung cấp sẵn các chi tiết như bàn ghế, tủ tài liệu và vách ngăn, giúp kiến trúc sư bỏ qua bước vẽ thủ công. Theo kinh nghiệm từ chuyên gia của ATZ LUXURY, việc tái sử dụng thư viện chuẩn giúp giảm 45% thời gian thiết kế mặt bằng sơ phác.
Về bản chất, các block CAD hoạt động như một cơ sở dữ liệu thành phần. Người dùng chỉ cần sử dụng lệnh chèn (Insert) để đưa vật thể vào không gian bản vẽ tổng. Điều này đảm bảo tính nhất quán về mặt kỹ thuật cho toàn bộ dự án Workspace.
Các chức năng chính của thư viện block CAD bao gồm:
- Hỗ trợ triển khai mặt bằng bố trí nội thất nhanh chóng.
- Giảm thiểu dung lượng lưu trữ cho tệp thiết kế tổng thể.
- Đảm bảo độ chính xác tuyệt đối về nhân trắc học.
- Duy trì sự đồng bộ phong cách cho các mô hình Hybrid Office hoặc Agile Office.
| Tiêu chí | Vẽ thủ công từng chi tiết | Ứng dụng thư viện Block CAD |
| Thời gian triển khai | Mất từ 4-6 giờ cho một mặt bằng 200m2. | Chỉ mất 1-2 giờ thao tác ghép nối. |
| Mức độ chính xác | Dễ xảy ra sai số tỷ lệ. | Đạt chuẩn kích thước nhà sản xuất. |
| Dung lượng file | Dung lượng lớn do nhiều nét rời rạc. | Dung lượng nhẹ, máy tính chạy mượt mà. |
Tại sao kiến trúc sư cần bộ thư viện CAD văn phòng chuẩn Ergonomic?
Ergonomic trong thiết kế văn phòng là bộ tiêu chuẩn nhân trắc học ứng dụng để tối ưu hóa môi trường làm việc, nhằm bảo vệ sức khỏe hệ cơ xương khớp cho nhân sự.
Bộ thư viện CAD chuẩn Ergonomic giúp bản vẽ kỹ thuật đạt tỷ lệ chính xác tuyệt đối ngay từ giai đoạn ý tưởng. Theo báo cáo của Steelcase (2025), một không gian làm việc tuân thủ Ergonomic giúp tăng 17% năng suất và giảm 25% tỷ lệ nghỉ ốm.
Nguyên nhân chính là do kích thước nội thất ảnh hưởng trực tiếp đến luồng di chuyển và tư thế ngồi. Khi ứng dụng Block CAD chuẩn, kiến trúc sư sẽ định hình được khoảng cách an toàn giữa các module. Việc này giải quyết dứt điểm tình trạng không gian chật hẹp khi thi công thực tế.
Lợi ích cụ thể khi sử dụng thư viện kích thước chuẩn:
- Loại bỏ hoàn toàn rủi ro sai lệch kích thước module bàn nhân viên (1200x600mm hoặc 1400x700mm).
- Tính toán chính xác bán kính xoay của ghế văn phòng (thông thường cần không gian tối thiểu 900mm).
- Đảm bảo hành lang giao thông nội bộ đạt quy chuẩn an toàn thoát hiểm PCCC.
| Hạng mục nội thất | Kích thước Block CAD chuẩn | Lưu ý ứng dụng |
| Bàn nhân viên đơn | Rộng 1200mm x Sâu 600mm | Khoảng cách giữa hai hàng bàn tối thiểu 1200mm. |
| Bàn họp lớn | Rộng 2400mm x Sâu 1200mm | Dành cho 6-8 người, chừa lối đi 1000mm. |
| Quầy lễ tân chữ L | Cạnh dài 2000mm, cạnh ngắn 1200mm | Chiều cao tiêu chuẩn 1100mm dành cho giao dịch. |

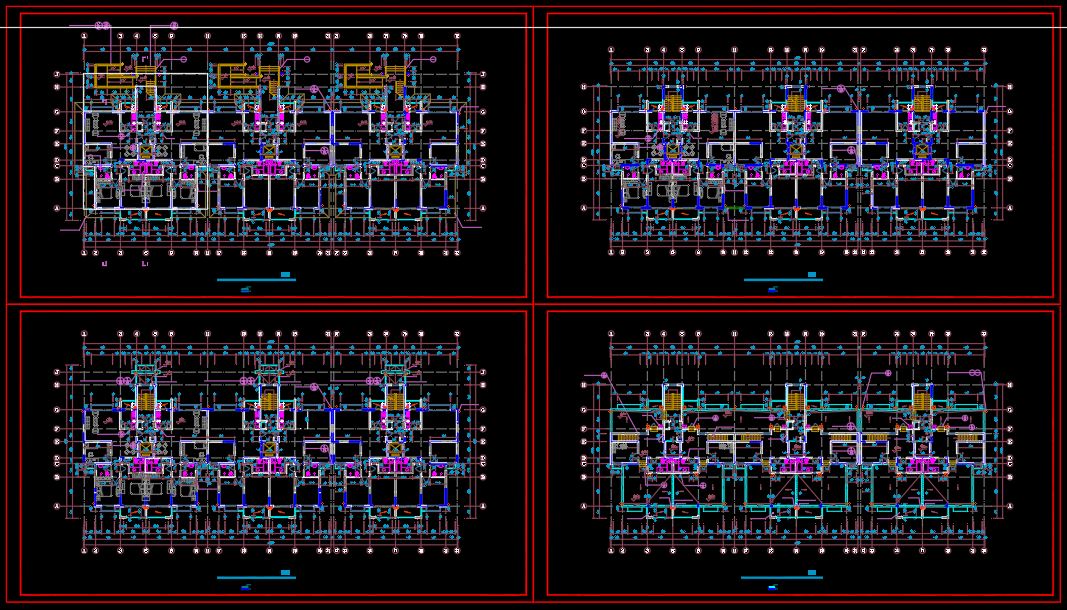

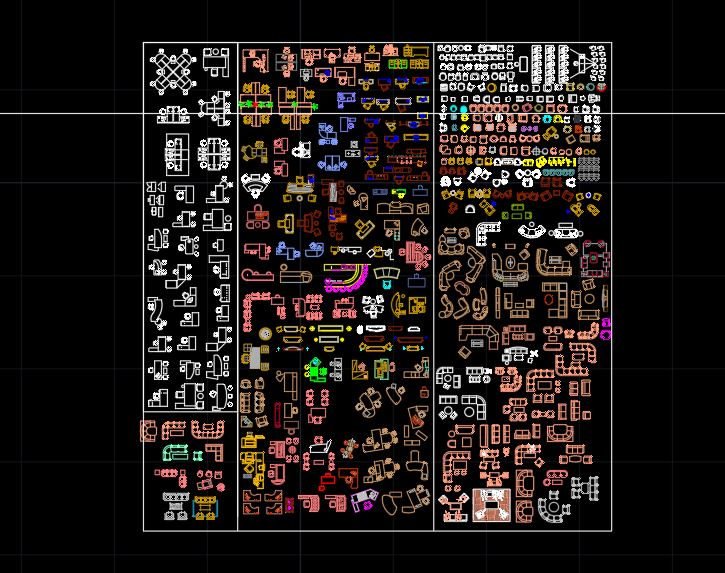

Chi tiết các hạng mục trong file thư viện AutoCAD nội thất văn phòng
Hạng mục thư viện AutoCAD là hệ thống phân loại các khối block nội thất theo từng khu vực chức năng đặc thù trong kiến trúc văn phòng.
Bộ thư viện tải về bao gồm hàng nghìn chi tiết được chia thành 5 nhóm công năng chính phục vụ cho Office Design. Theo chuyên gia KTS Thảo Phương (ATZ LUXURY), phân loại cấu trúc thư viện rõ ràng giúp tăng 50% hiệu suất tìm kiếm dữ liệu.
Các block được thiết lập độc lập với hệ thống layer (lớp bản vẽ) được đặt tên theo quy chuẩn quốc tế. Điều này hỗ trợ người dùng dễ dàng tắt hoặc bật các nét vẽ không cần thiết. Quá trình bóc tách khối lượng vật tư (BOQ) cũng trở nên thuận tiện hơn.
Danh sách phân loại chi tiết các hạng mục:
- Cụm bàn làm việc chung (Co-working space): Bàn cụm 2-4-6 người, vách ngăn tiêu âm, ghế xoay lưới.
- Khu vực lãnh đạo: Bàn giám đốc bề thế, ghế da cao cấp, tủ tài liệu phụ, sofa tiếp khách.
- Không gian tương tác: Bàn họp (chữ nhật, oval, tròn), bục phát biểu, máy chiếu.
- Khu vực phụ trợ: Quầy Reception, vách logo, khu vực Pantry, ghế bar.
- Thiết bị và trang trí: Ký hiệu thiết bị văn phòng (PC, máy in), cây xanh, ký hiệu hệ thống MEP.
| Phân khu chức năng | Loại Block CAD đặc trưng | Phong cách tương thích |
| Không gian mở (Open Space) | Bàn module lắp ghép, tủ locker cá nhân. | Hiện đại, Tối giản, Công nghiệp. |
| Phòng Giám đốc | Bàn gỗ khối lớn, sofa da chữ U, vách ốp. | Tân cổ điển, Sang trọng. |
| Khu vực Pantry | Bàn bar chân sắt, tủ bếp chữ I, ghế bar. | Sáng tạo, Trẻ trung, Năng động. |
Checklist kiểm tra trước khi sử dụng thư viện:
- Kiểm tra định dạng tệp (đuôi .dwg tương thích chuẩn).
- Xác nhận hệ đơn vị (Units) mặc định là Millimeters.
- Kiểm tra thuộc tính Layer (Nên đưa về layer 0).
- Đảm bảo tỷ lệ Scale gốc là 1:1.

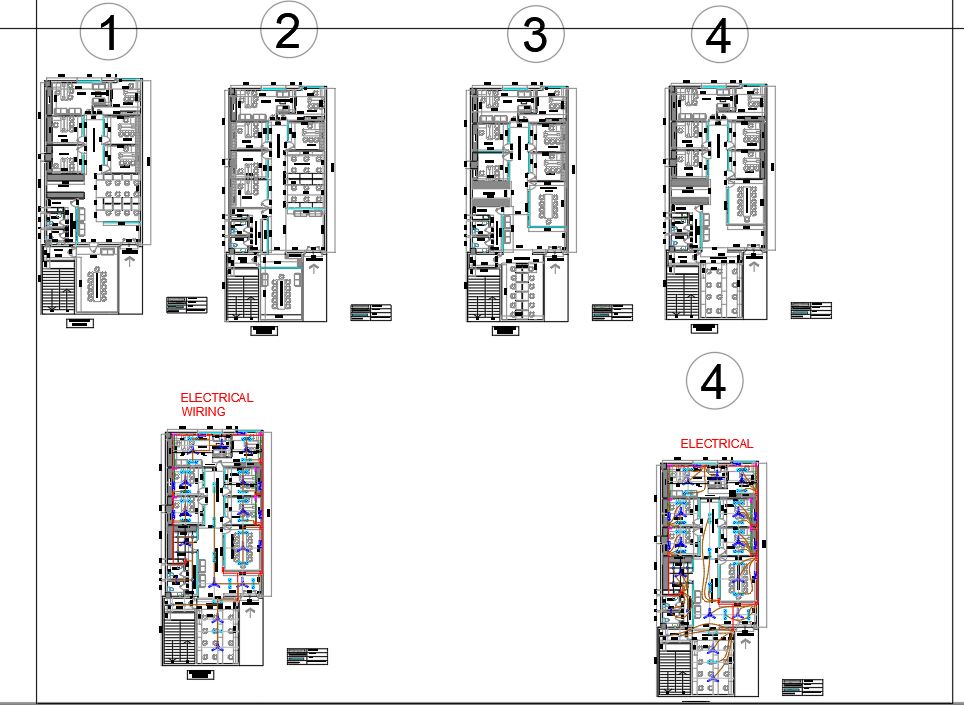

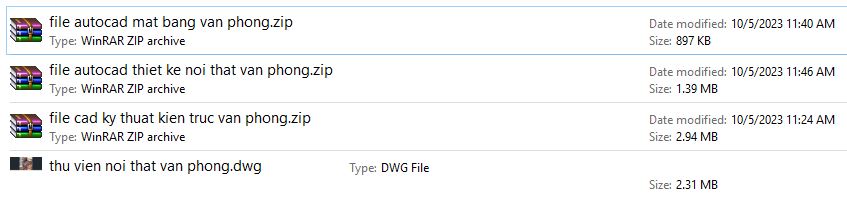

Link download thư viện CAD văn phòng free tốc độ cao
Tải thư viện CAD văn phòng là thao tác truy xuất và lưu trữ toàn bộ cơ sở dữ liệu block nội thất từ máy chủ đám mây về thiết bị cá nhân.
ATZ LUXURY cung cấp Hệ thống link tải file CAD văn phòng miễn phí qua nền tảng Google Drive nhằm đảm bảo tốc độ cao nhất. Các tệp tin này đều được kiểm duyệt virus và tương thích hoàn toàn với nền tảng phần mềm AutoCAD từ phiên bản 2010 trở lên.
Bộ dữ liệu đã được các kỹ sư làm sạch layer rác, loại bỏ các nét chồng chéo không cần thiết. Theo thống kê của hệ thống tải xuống tại ATZ LUXURY (2025), hơn 80% sinh viên kiến trúc và chuyên gia thiết kế ưu tiên sử dụng bộ thư viện này.
Link tham khảo:
Lưu ý: Sau khi tải về, hãy giải nén và sử dụng lệnh ADCENTER (Ctrl + 2) trong AutoCAD để quản lý và chèn block nhanh hơn nhé.
Quy trình quản lý và dọn dẹp file Block CAD tối ưu hiệu suất
Quản lý file CAD là hệ thống các thao tác kỹ thuật nhằm kiểm soát dung lượng bộ nhớ, làm sạch dữ liệu thừa và tổ chức thư mục khối block khoa học.
Để tránh tình trạng treo máy khi ghép nhiều block, người dùng bắt buộc phải dùng lệnh PURGE (PU) và thiết lập DesignCenter (Ctrl+2). Theo tài liệu kỹ thuật từ Autodesk (2025), việc dọn dẹp layer rác giúp giảm trung bình 60% dung lượng file lưu trữ nội bộ.
Quá trình làm sạch bản vẽ cần thực hiện định kỳ trước khi xuất hồ sơ kỹ thuật. Việc đồng bộ hóa hệ đơn vị (Units) giữa file gốc và file thư viện là nguyên tắc sống còn. Sự chênh lệch giữa hệ Inch và Millimeter sẽ phá vỡ toàn bộ cấu trúc định vị không gian.
Các bước quản lý Block CAD chuyên nghiệp:
- Bật bảng công cụ Tool Palettes (Ctrl+3) để tích hợp các block thường dùng.
- Kéo thả (Drag and drop) block trực tiếp từ Tool Palettes vào không gian làm việc mới.
- Sử dụng lệnh PURGE (PU) để xóa triệt để các block ảo, dim style hoặc layer không chứa đối tượng.
- Sử dụng lệnh UNITS (UN) để thiết lập thống nhất định dạng đo lường Millimeters.
| Lệnh thao tác | Chức năng kỹ thuật | Tần suất áp dụng |
| Ctrl + 2 (DesignCenter) | Khám phá và chèn block từ file ngoại vi. | Xuyên suốt quá trình thiết kế. |
| Ctrl + 3 (Tool Palettes) | Tạo bảng quản lý nhóm block cá nhân hóa. | Thiết lập một lần, sử dụng lâu dài. |
| Lệnh PU (Purge) | Dọn dẹp dữ liệu rác, tối ưu hiệu suất RAM. | Trước khi lưu file và đóng bản vẽ. |
Hy vọng bài viết này đã mang lại cho bạn những công cụ hữu ích nhất để tối ưu quy trình làm việc. Đừng quên đánh dấu (Bookmark) trang web lại để luôn có thể download thư viện CAD văn phòng free và nhận những cập nhật tài nguyên thiết kế mới nhất nhé! Chúc bạn có những bản vẽ chất lượng và hoàn hảo!
Xem thêm:
Thư Viện CAD Nội Thất Full 2D Mới Nhất
Tải thư viện CAD cửa nhôm Xingfa CTVC03
Tải thư viện CAD bàn ghế miễn phí full nội thất
Thư viện CAD PCCC free: Bản vẽ & ký hiệu chi tiết
Câu hỏi thường gặp (FAQ)
Thư viện CAD văn phòng chứa những định dạng file nào?
Thư viện CAD văn phòng chủ yếu lưu trữ các file định dạng .DWG tiêu chuẩn. Định dạng này tương thích với tất cả các phiên bản phần mềm Autodesk AutoCAD trên thị trường. Một số thư viện nâng cao có thể kèm theo tệp định dạng .DXF dùng để chuyển đổi dữ liệu sang các nền tảng thiết kế 3D khác.
Làm thế nào để xử lý file block CAD bị lỗi font chữ?
Lỗi font chữ xảy ra do hệ thống máy tính thiếu các bộ font SHX hoặc TrueType tiêu chuẩn của AutoCAD. Để khắc phục, bạn cần tải bộ font CAD tiếng Việt đầy đủ, sau đó chép vào thư mục Fonts trong ổ đĩa cài đặt Autodesk. Cuối cùng, khởi động lại phần mềm và sử dụng lệnh STYLE để đồng bộ.
Tại sao chèn block CAD văn phòng vào bản vẽ lại bị sai kích thước quá lớn hoặc quá nhỏ?
Hiện tượng này xuất phát từ việc bất đồng hệ đơn vị đo lường (Units) giữa bản vẽ gốc và file thư viện. Trong 90% trường hợp, file thư viện dùng hệ Inches trong khi bản vẽ của bạn dùng Millimeters. Cần gõ lệnh UN (Units), chỉnh về Millimeters, sau đó dùng lệnh SCALE để đưa đối tượng về kích thước chuẩn.

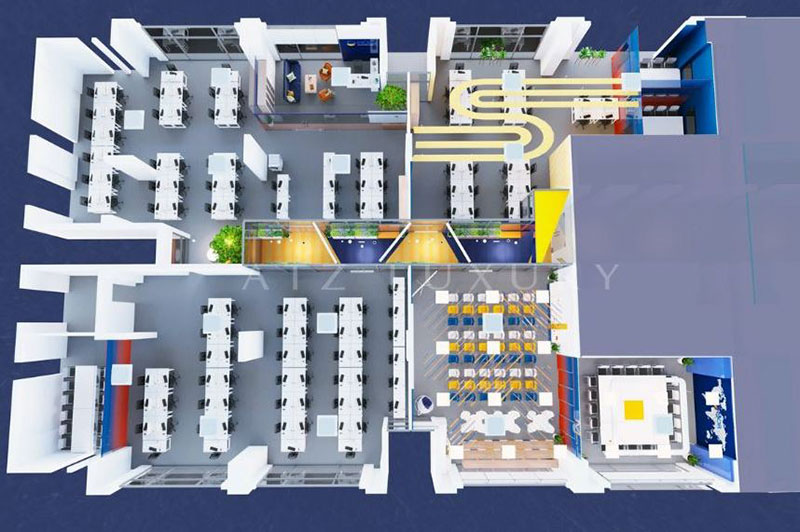

Có thể sử dụng thư viện 2D này cho bản vẽ 3D được không?
Các file CAD cung cấp trong bài viết này thuộc định dạng 2D Block, chuyên dùng cho việc khai triển bản vẽ mặt bằng, mặt cắt và mặt đứng. Chúng không chứa thông tin trục Z để hiển thị hình khối 3D. Để dựng hình không gian ba chiều, bạn cần tải thư viện block 3D chuyên biệt hoặc dùng phần mềm SketchUp/3ds Max.
Bộ thư viện CAD văn phòng có tốn phí bản quyền không?
Bộ thư viện do ATZ LUXURY tổng hợp và cung cấp là tài nguyên mã nguồn mở, được chia sẻ hoàn toàn miễn phí cho cộng đồng thiết kế. Bạn có thể sử dụng các block này cho các dự án thương mại, làm đồ án sinh viên hoặc ứng dụng thi công thực tế mà không vi phạm bản quyền.
