Chào các kỹ sư cơ điện (MEP) và thiết kế hệ thống phòng cháy chữa cháy! Bất kỳ ai từng “chiến” các dự án nhà cao tầng, chung cư hay nhà xưởng đều hiểu rằng khối lượng bản vẽ PCCC là cực kỳ đồ sộ. Việc tự vẽ lại từng đầu phun Sprinkler hay tủ trung tâm báo cháy không chỉ mài mòn sự kiên nhẫn mà còn dễ dẫn đến sai sót ký hiệu.

Để giúp bạn tiết kiệm tối đa thời gian và công sức chạy deadline, bài viết này ATZ LUXURY sẽ chia sẻ link tải thư viện CAD PCCC miễn phí đầy đủ, được tổng hợp, “dọn rác” và tinh chỉnh chuẩn xác nhất hiện nay.

Nội Dung Bài Viết

1 Lợi ích khi sử dụng bản vẽ thiết kế PCCC mẫu
2 Trọn bộ file tải thư viện CAD PCCC miễn phí bao gồm những gì?
3 Link tải thư viện CAD PCCC miễn phí (Google Drive)
4 Hướng dẫn chèn block vào AutoCAD nhanh chóng

Lợi ích khi sử dụng bản vẽ thiết kế PCCC mẫu

Việc sở hữu riêng cho mình các bản vẽ thiết kế PCCC mẫu và bộ thư viện chuẩn mang lại vô vàn lợi ích thực tế:

Tiết kiệm thời gian vô giá: Bạn sẽ vĩnh viễn nói lời tạm biệt với việc dùng lệnh Line, Arc hay Circle để cặm cụi vẽ từng chi tiết. Giờ đây, bạn chỉ việc “Kéo – Thả” (Drag & Drop) và rải thiết bị lên mặt bằng.
Đồng bộ chuyên nghiệp & Thẩm mỹ cao: Kích thước, tỷ lệ (Scale), Dimstyle và Textstyle đã được thiết lập chuẩn. Khi in ấn hồ sơ ra khổ giấy A3 hay A0, nét vẽ hiển thị cực kỳ sắc nét, không bị đè chữ hay mờ nhạt.
Vượt qua thẩm duyệt dễ dàng: Hồ sơ thiết kế rõ ràng, sử dụng ngôn ngữ ký hiệu quen thuộc và đúng quy chuẩn sẽ giúp các cán bộ thẩm duyệt đánh giá cao sự chuyên nghiệp, từ đó đẩy nhanh tiến độ cấp phép.

Trọn bộ file tải thư viện CAD PCCC miễn phí bao gồm những gì?

Bạn yên tâm là bộ tài liệu này đã được dùng lệnh Purge dọn dẹp sạch sẽ, không chứa các layer lỗi gây nặng máy hay văng file. Ngay sau khi tải thư viện CAD PCCC miễn phí từ link bên dưới, bạn sẽ sở hữu ngay các hệ thống cốt lõi sau:

File CAD phòng cháy chữa cháy như hệ thống nước vách tường và Sprinkler

Đây là phần xương sống của bất kỳ dự án thiết kế cơ điện nào. Một file CAD phòng cháy chữa cháy chất lượng trong bộ sưu tập này cung cấp đầy đủ:

Cụm máy bơm chữa cháy: Chi tiết mặt bằng, mặt cắt bơm điện, bơm bù áp, bơm Diesel.
Hệ thống van và đường ống: Van bướm, van góc, van một chiều, y lọc, cụm van báo động (Alarm Valve).
Thiết bị chữa cháy: Đầu phun Sprinkler các loại (hướng lên, hướng xuống, gắn tường), màng ngăn nước và lăng phun.
Tủ PCCC: Tủ chữa cháy vách tường chi tiết 2D, 3D sắc nét.

Thư viện ký hiệu báo cháy, cảm biến và tủ trung tâm

Hệ thống điện nhẹ (ELV) trong PCCC cũng được trau chuốt tỉ mỉ. Bộ block cung cấp đa dạng:

Cảm biến: Đầu báo khói quang, đầu báo nhiệt gia tăng, đầu báo lửa, đầu báo khói dạng tia (Beam).
Thiết bị cảnh báo: Chuông báo cháy, còi đèn chớp, nút nhấn khẩn cấp vỡ kính.
Hệ điều khiển: Tủ trung tâm báo cháy (FACP), các module giám sát và module điều khiển chuẩn hãng.

Ký hiệu PCCC trong CAD dành cho hệ thống thoát nạn, đèn Exit

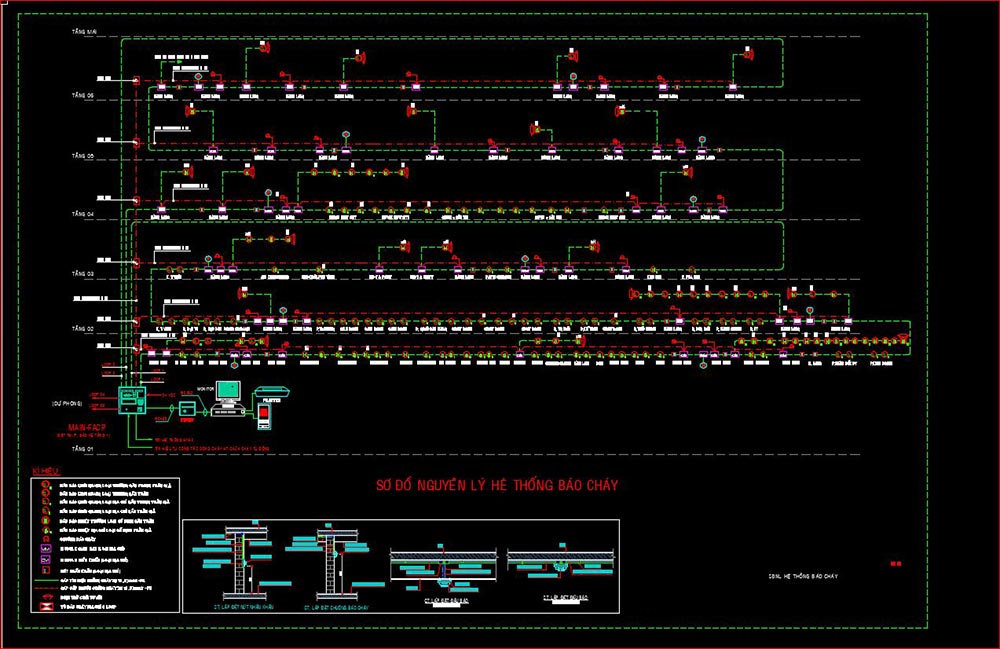

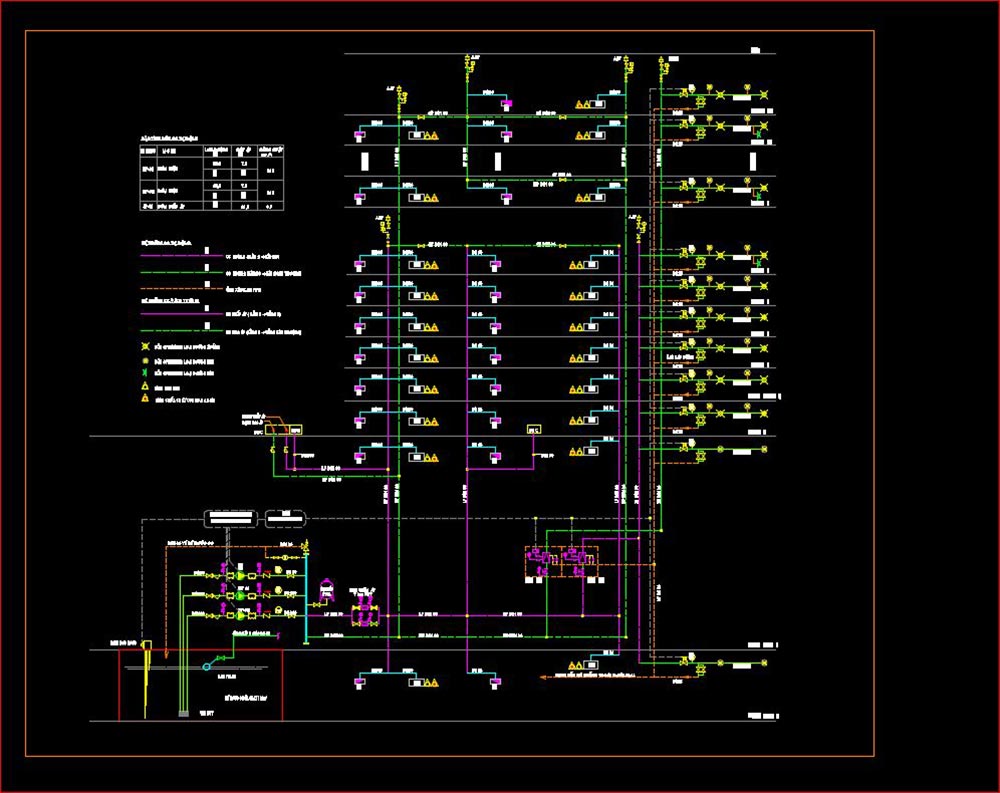

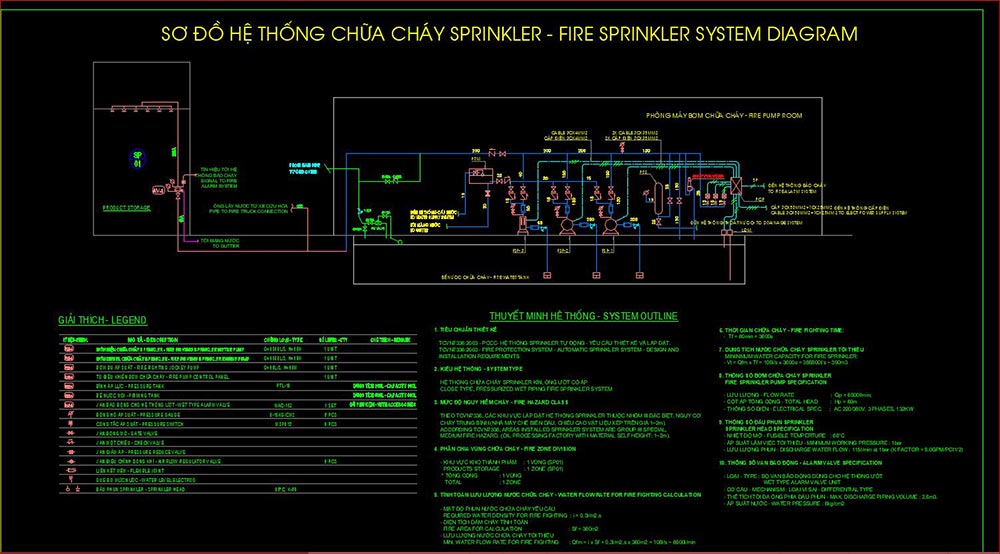

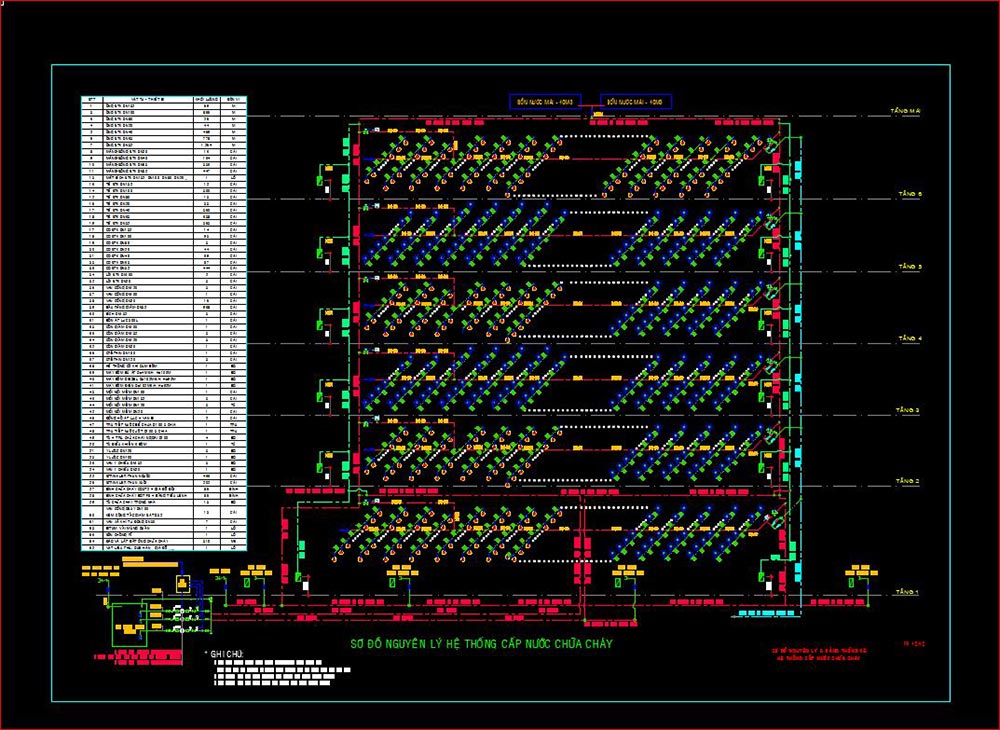

Không chỉ có các ký hiệu rời rạc, ATZ LUXURY còn đính kèm các mẫu sơ đồ nguyên lý điển hình cho: Hệ thống chữa cháy vách tường. Hệ thống chữa cháy tự động bằng nước (Sprinkler). Hệ thống báo cháy địa chỉ và báo cháy thường.

Link tải thư viện CAD PCCC miễn phí (Google Drive)

Không để các bạn đợi lâu nữa, dưới đây là link tải trực tiếp. File đã được ATZ LUXURY “quét” sạch layer rác và lưu ở định dạng AutoCAD 2010 để bạn dùng đời máy nào cũng mở được:

Thông tin chi tiết file tài nguyên: Định dạng file: .dwg (Đã được lưu ở định dạng đời thấp – AutoCAD 2007, đảm bảo mọi phiên bản phần mềm trên máy tính của bạn đều mở được dễ dàng).
Dung lượng: Tối ưu siêu nhẹ (chỉ khoảng ~50MB sau khi giải nén), không chứa các khối Proxy gây giật lag hay nặng máy khi thao tác.
Cam kết an toàn: File sạch 100%, đã được quét virus và dọn dẹp sạch sẽ các mã độc (như AutoLISP virus) thường bám trên các bản vẽ trôi nổi.

BẤM VÀO ĐÂY ĐỂ TẢI XUỐNG TRỌN BỘ THƯ VIỆN CAD PCCC (LINK GOOGLE DRIVE TỐC ĐỘ CAO)

Xem thêm:

Hướng dẫn chèn block vào AutoCAD nhanh chóng

Nếu bạn là một “Fresher” mới chập chững bước vào nghề và đang làm quen với phần mềm AutoCAD chính hãng từ Autodesk, đừng lo lắng! Hãy làm theo 3 thao tác cực kỳ đơn giản dưới đây để vận dụng kho tài nguyên này một cách mượt mà nhất:

Bước 1 – Tải và giải nén: Sử dụng phần mềm WinRAR hoặc 7-Zip để giải nén tệp tin .rar vừa tải về máy. Sau đó, khởi động AutoCAD và mở file thư viện gốc lên.
Bước 2 – Sử dụng công cụ Design Center: Tại cửa sổ bản vẽ dự án bạn đang làm việc, hãy nhấn tổ hợp phím tắt Ctrl + 2 để gọi bảng công cụ Design Center thần thánh. Trỏ đường dẫn tìm đến file thư viện PCCC vừa giải nén, click đúp vào mục Blocks.
Bước 3 – Thao tác Kéo & Thả (Drag & Drop): Cuối cùng, bạn chỉ cần chọn thiết bị mình cần (ví dụ: Đầu báo khói quang), nhấp giữ chuột trái và kéo thả thẳng vào không gian Model bản vẽ của bạn. Hoặc cách khác là dùng phím tắt gõ lệnh Insert (I) để gọi block ra một cách linh động. Thật tuyệt vời và tiện lợi phải không nào!

Việc tận dụng thư viện CAD PCCC miễn phí không chỉ là cách để làm việc nhanh hơn, mà còn là cách để chúng ta chuyên nghiệp hóa quy trình thiết kế MEP. Hy vọng bộ block này sẽ là “vũ khí” đắc lực giúp bạn chinh phục mọi dự án từ nhà cao tầng đến khu công nghiệp.

Nếu bạn thấy bộ thư viện này hữu ích, đừng quên chia sẻ bài viết này cho “anh em cùng hội cùng thuyền” nhé. Sự ủng hộ của các bạn là động lực để ATZ LUXURY tiếp tục chia sẻ nhiều tài nguyên chất lượng hơn.
