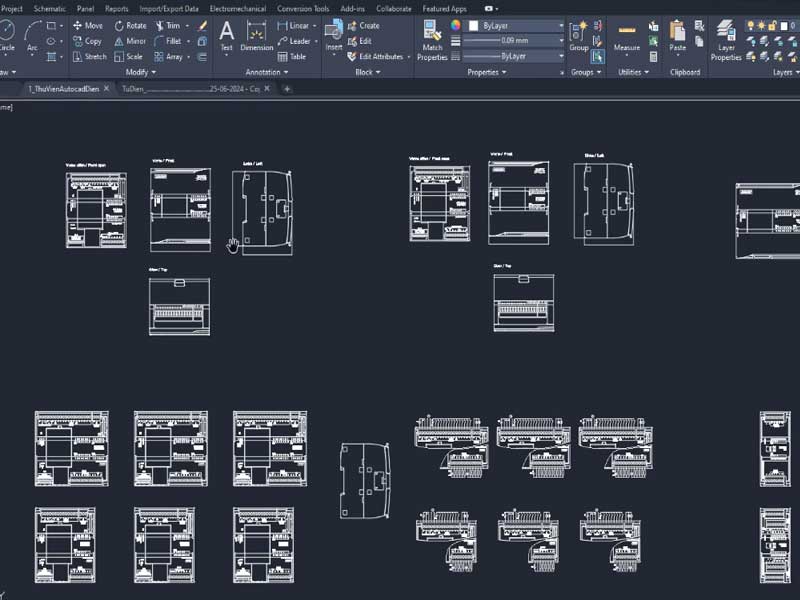

Thư viện CAD điện công nghiệp là tập hợp các khối Block ký hiệu kỹ thuật, sơ đồ đấu dây, và bản vẽ bố trí thiết bị chuẩn (thường theo tiêu chuẩn IEC hoặc ANSI) được dựng sẵn dưới định dạng file DWG nhằm tối ưu hóa thời gian thiết kế hệ thống M&E, tủ điện và mạch điều khiển.
Bộ thư viện đầy đủ dành cho kỹ sư điện công nghiệp thường bao gồm các nhóm cấu phần cốt lõi sau:
1. Ký hiệu thiết bị đóng cắt & Bảo vệ
- Aptomat: MCB, MCCB, ACB, khối phân phối nguồn.
- Thiết bị điều khiển: Contactor (Khởi động từ), Relay trung gian, Relay nhiệt.
- Bảo vệ sự cố: Ký hiệu chống sét lan truyền (SPD), cầu chì, bộ phát hiện dòng rò.
2. Ký hiệu thiết bị đo lường & Chỉ thị
- Đồng hô đo: Vôn kế, Ampe kế, công tơ điện đa năng.
- Tín hiệu: Đèn báo pha (R-S-T), còi báo động, nút nhấn duy trì/nhả, công tắc xoay mạch chập.

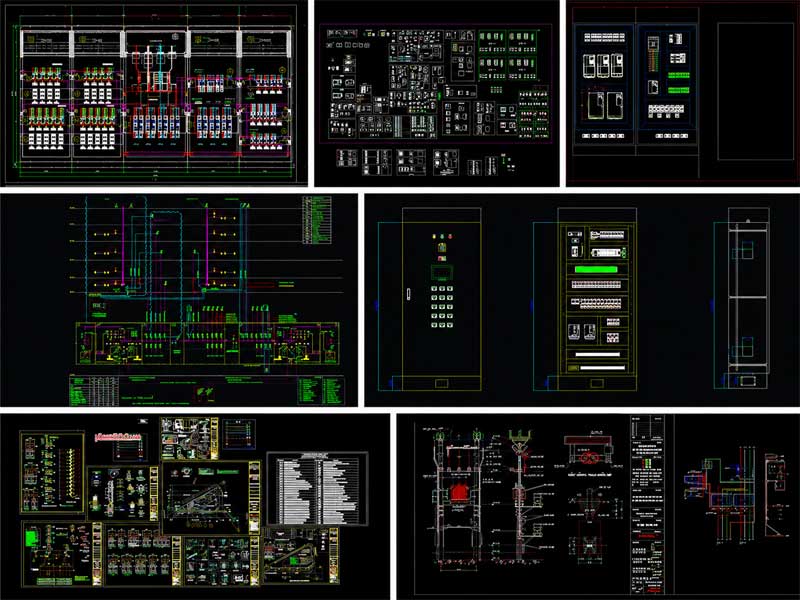

3. Sơ đồ bố trí Layout tủ điện (Panel Layout)
- Vỏ tủ: Khung tủ điện tiêu chuẩn, máng cáp nhựa (bản vẽ mặt trước và mặt sau).
- Phụ kiện: Thanh cái đồng (Busbar), thanh gá (Din-rail), cầu đấu dây (Terminal block).
4. Thiết bị chấp hành & Nguồn động lực
- Động cơ: Động cơ 3 pha, động cơ bước, sơ đồ đấu nối biến tần (VFD) và khởi động mềm.
- Nguồn: Bộ nguồn tổ ong DC (24VDC), máy biến áp cách ly.
DOWNLOAD THƯ VIỆN CAD ĐIỆN CÔNG NGHIỆP
Bạn đang cần tìm bộ thư viện bản vẽ tủ động lực (MSB/DB), bản vẽ sơ đồ nguyên lý mạch điều khiển, hay lisp CAD hỗ trợ đi dây nhanh? Hãy cho ATZ LUXURY biết để chúng tôi hỗ trợ chính xác theo nhu cầu của bạn.
