Bạn có phải là một kỹ sư cơ điện, kỹ sư điện, kiến trúc sư hay một sinh viên đang miệt mài với các đồ án thiết kế? Chắc hẳn bạn hiểu rõ tầm quan trọng của bản vẽ kỹ thuật chính xác và chi tiết trong mọi công trình, từ nhà ở dân dụng đến các dự án công nghiệp phức tạp. Việc tạo ra những bản vẽ này đôi khi ngốn rất nhiều thời gian và công sức, đúng không nào?
Nhưng sẽ thế nào nếu có một kho tàng khổng lồ chứa sẵn hàng ngàn chi tiết, ký hiệu, và mẫu thiết kế đã được chuẩn hóa, giúp bạn hoàn thành công việc nhanh hơn, chính xác hơn, và hiệu quả hơn? Đó chính là lúc thư viện CAD điện, thư viện CAD điện công nghiệp, thư viện CAD điện dân dụng và đặc biệt là thư viện CAD M&E phát huy sức mạnh của mình!
Trong bài viết này, ATZ LUXURY xin chia sẻ bộ thư viện CAD M&E cập nhật mới nhất 2025. Bạn có thể tham khảo và tải về nhé!
Nội Dung Bài Viết
Thư viện CAD M&E là gì? Tại sao lại quan trọng đến thế?
Đơn giản mà nói, thư viện CAD M&E là tập hợp các tệp tin AutoCAD chứa đựng vô vàn chi tiết, mẫu thiết kế, sơ đồ, và ký hiệu liên quan đến hệ thống cơ điện (M&E) trong các công trình xây dựng. “M&E” là viết tắt của Mechanical & Electrical, bao gồm cả hệ thống cơ (như HVAC, cấp thoát nước) và hệ thống điện.
Bộ thư viện này không chỉ giới hạn ở điện. Nó còn bao gồm các chi tiết cho cả ngành điện nước. Thư viện CAD M&E chính là một công cụ hỗ trợ đắc lực không thể thiếu cho bất kỳ ai làm công việc thiết kế hay triển khai dự án. Nó giúp bạn:
- Tiết kiệm thời gian và công sức: Thay vì phải tự vẽ lại từ đầu các chi tiết hay ký hiệu lặp đi lặp lại, bạn chỉ cần “kéo và thả” từ thư viện vào bản vẽ của mình.
- Đảm bảo độ chính xác và chuẩn hóa: Các chi tiết trong thư viện thường được vẽ rất tỉ mỉ, chính xác và tuân thủ các tiêu chuẩn kỹ thuật, giúp bản vẽ của bạn chuyên nghiệp và đáng tin cậy hơn.
- Nâng cao hiệu quả làm việc: Quy trình thiết kế được tối ưu hóa, giảm thiểu sai sót và giúp bạn hoàn thành nhiều công việc hơn trong cùng một khoảng thời gian.
- Cung cấp sự đa dạng: Bạn có quyền truy cập vào một bộ sưu tập phong phú các đối tượng, phù hợp với nhiều loại dự án và yêu cầu khác nhau.
“Thư viện cad ngày nay là một trong những công cụ quan trọng để các nhà thiết kế tạo ra các mẫu thiết bắt mắt và chuẩn xác.” Đối với các kỹ sư, kiến trúc sư, và sinh viên, việc sở hữu và biết cách sử dụng hiệu quả bộ thư viện CAD M&E và các thư viện điện chuyên ngành là chìa khóa để nâng cao năng lực cạnh tranh và chất lượng công việc.
Bên trong các thư viện CAD này có gì?
Thư viện CAD M&E là một “ngôi nhà” chứa đựng rất nhiều thành phần chi tiết, giúp bạn dựng lên gần như toàn bộ hệ thống cơ điện và điện nước trong bản vẽ của mình.
Thư viện CAD Điện Dân Dụng
Nếu bạn chuyên thiết kế hệ thống điện cho nhà ở, căn hộ hay các công trình dân dụng quy mô nhỏ, thư viện CAD điện dân dụng là trợ thủ đắc lực của bạn. Nó bao gồm các chi tiết quen thuộc như:

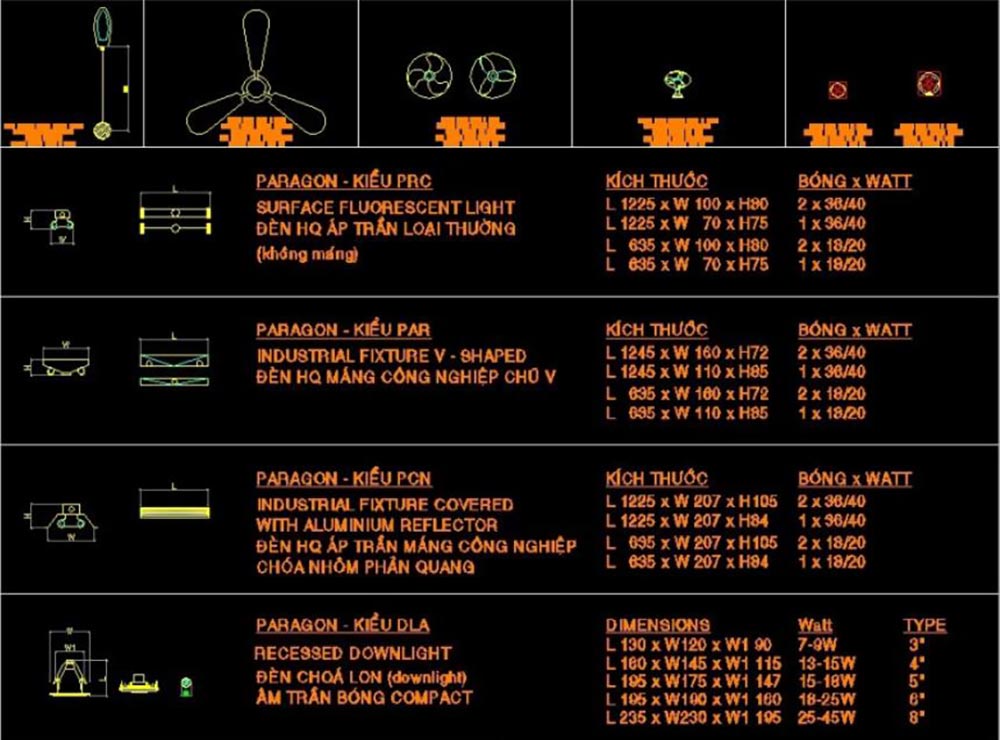

- Các loại đèn (đèn thả trần, đèn treo tường)
- Quạt trần, quạt treo tường
- Bình nóng lạnh
- Ổ cắm đơn, công tắc điện
- Dây dẫn điện, ống bọc điện trong nhà
- Cầu chì, cầu dao điện, aptomat
- Bản vẽ cấu tạo điện của các thiết bị điện dân dụng
- Các ký hiệu bản vẽ điện dân dụng đã được tiêu chuẩn hóa
Bộ thư viện này giúp bạn dễ dàng thiết kế lắp đặt hệ thống điện trong gia đình mà không cần phải vẽ lại nhiều lần.
Thư viện CAD Điện Công Nghiệp
Với các dự án nhà máy, xí nghiệp, hay các công trình có quy mô và yêu cầu kỹ thuật cao hơn, thư viện CAD điện công nghiệp là không thể thiếu. Đây là bộ thư viện được rất nhiều kỹ sư trong ngành điện công nghiệp quan tâm và xây dựng.
Nó tập hợp các ký hiệu điện và chi tiết đặc thù trong môi trường công nghiệp, bao gồm:
- Ký hiệu điện trong Autocad (biến áp, biến thế, công tắc, cầu chì, cầu dao, aptomat,…)

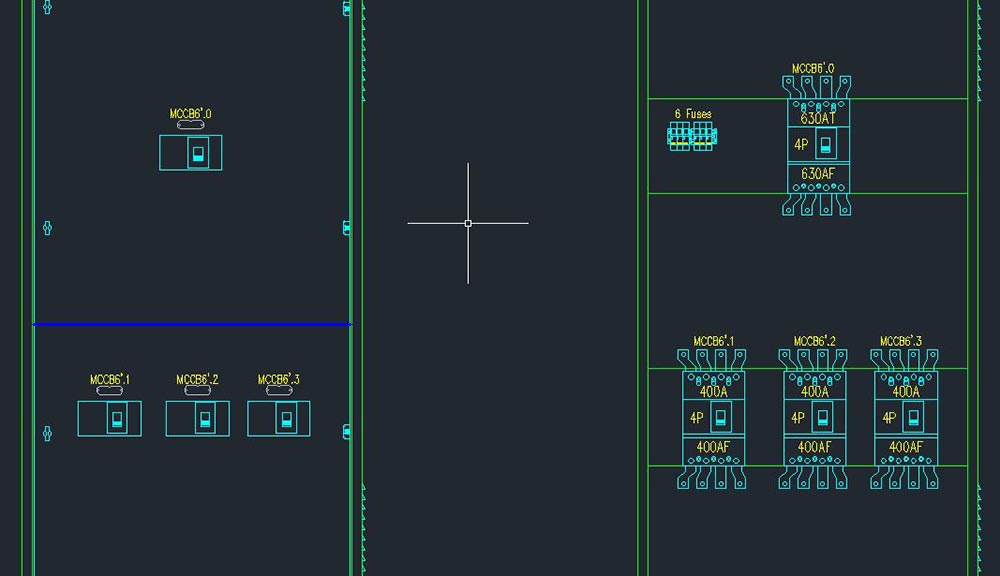

- Thư viện CAD tủ điện (bao gồm chi tiết cấu tạo, kích thước móng tủ, chi tiết tiếp địa, các thành phần bên trong như CB, biến áp,…). Các bản vẽ tủ điện công nghiệp rất được quan tâm trong hầu hết các công trình xây dựng hay công nghiệp. Tủ điện là nơi phân phối điện từ nguồn tổng đi khắp nơi.
- Chi tiết hệ thống chống sét (kim thu sét, cọc tiếp địa, hộp tiếp địa).

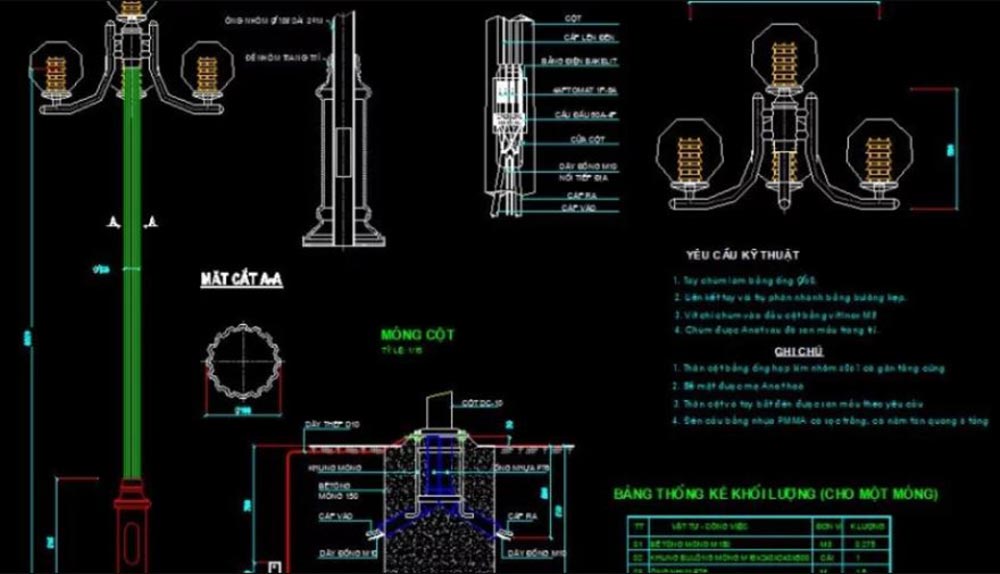

- Chi tiết hệ thống chiếu sáng công nghiệp và ngoài nhà.
- Sơ đồ và cách hoạt động của nguồn điện, dòng điện.
Thư viện CAD M&E Tổng Hợp
Đây là bộ thư viện bao quát hơn, thường được chia sẻ cho cả ngành điện và nước. Ngoài các thành phần điện đã nêu, nó còn bổ sung các chi tiết liên quan đến hệ thống cơ (đặc biệt là nước và cấp thoát nước):
Ngành Điện:
- Sơ đồ phân phối tủ điện và hệ thống ký hiệu trên sơ đồ.

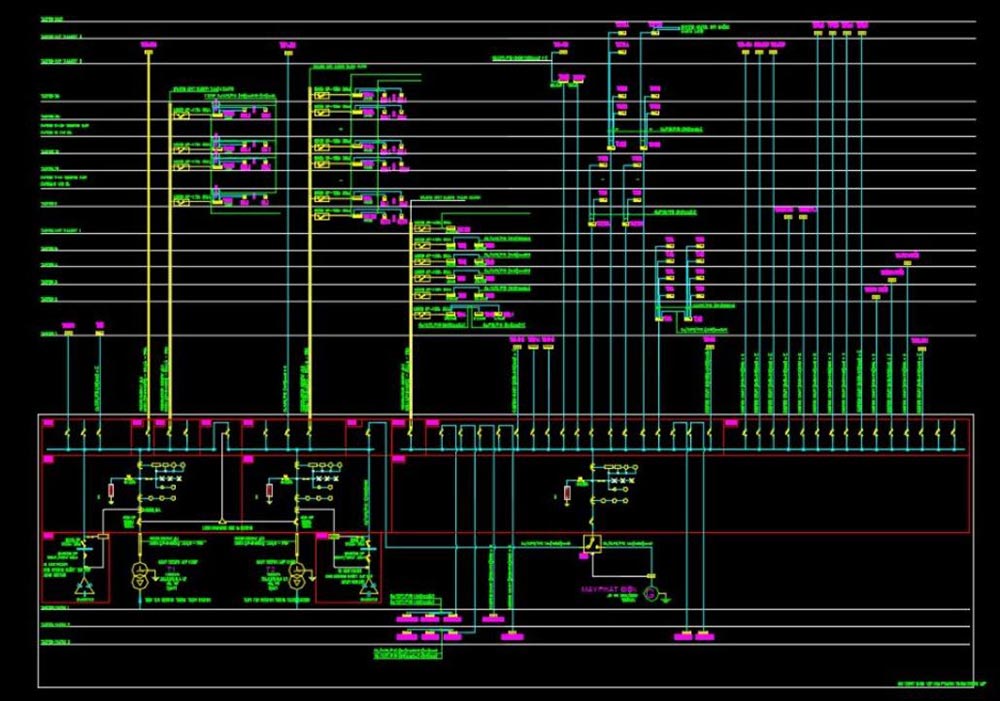

- Sơ đồ phân phối điện tổng thể.
- Sơ đồ trục kỹ thuật cho khu nhà cao tầng.

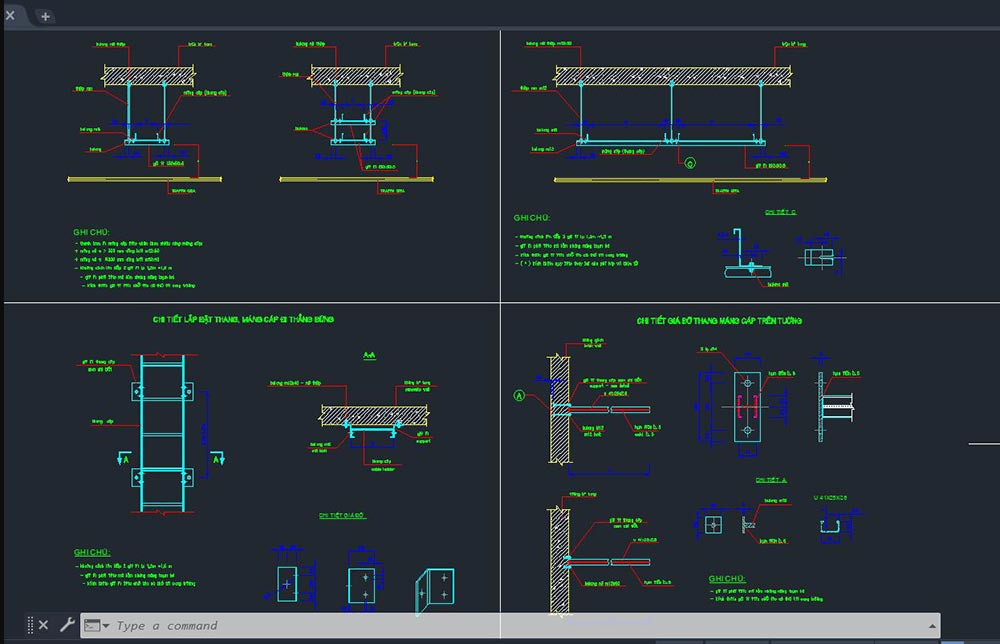

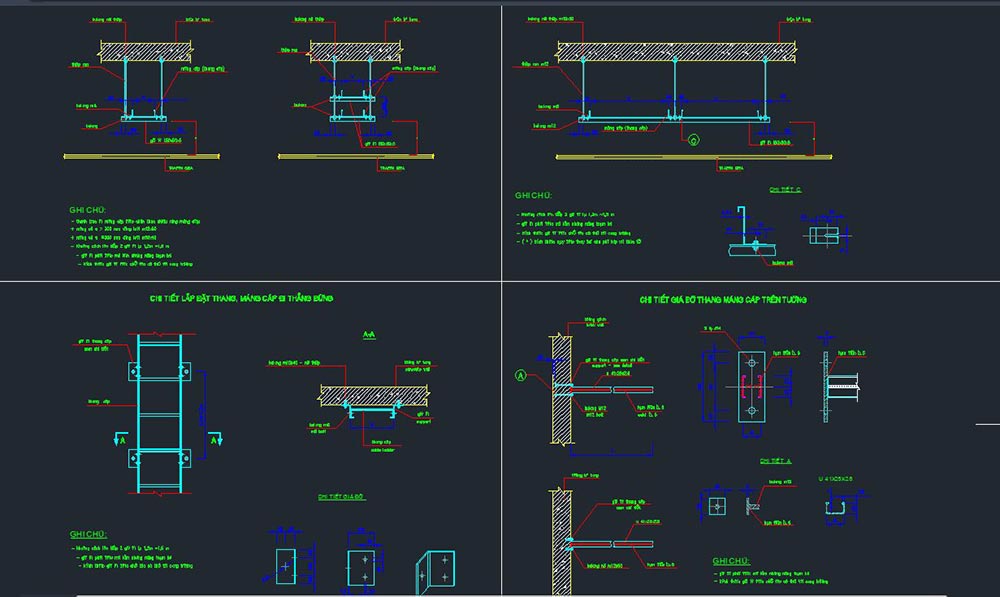

- Các chi tiết lắp đặt điển hình như thang cáp, máng cáp, chống sét, lắp đặt đèn….
Ngành Nước:
- Mặt cắt các loại mương cáp.
- Các loại hố van, hố đồng hồ.
- Các loại chi tiết đấu nối.
- Chi tiết trụ cứu hỏa.
Bộ thư viện này là tài nguyên thiết yếu cho ngành xây dựng, kiến trúc và công nghệ cơ điện lạnh, bao gồm cả các bản vẽ, biểu đồ và mô hình kỹ thuật liên quan đến hệ thống cơ điện, điện lạnh và thông gió.
Link tải thư viện CAD M&E miễn phí ở đâu?
Tin vui là có rất nhiều nguồn cung cấp thư viện CAD M&E và các thư viện điện chuyên ngành hoàn toàn miễn phí. Các nguồn này thường là từ các cộng đồng, diễn đàn kỹ thuật, hoặc các website chia sẻ tài liệu thiết kế. Dưới đây là link tải thư viện CAD M&E mà chúng tôi sưu tầm được:
LINK TẢI FILE THƯ VIỆN CAD M&E MỚI NHẤT
Lưu ý: Tốc độ tải có thể phụ thuộc vào đường truyền mạng và cấu hình máy của bạn. Nếu gặp khó khăn, bạn có thể thử thay đổi đường truyền hoặc tắt bớt các ứng dụng không cần thiết.
Trong thế giới thiết kế và xây dựng hiện đại, nơi tốc độ và độ chính xác là yếu tố quyết định, thư viện CAD điện và M&E thực sự là những công cụ mang tính cách mạng. Chúng giúp bạn làm việc nhanh hơn, nâng cao chất lượng bản vẽ hơn, giảm thiểu sai sót và thể hiện sự chuyên nghiệp.
Đừng ngần ngại dành thời gian tìm hiểu và xây dựng cho mình một bộ thư viện CAD phong phú và phù hợp với lĩnh vực chuyên môn của bạn. Dù là điện dân dụng, điện công nghiệp, hay hệ thống M&E phức tạp, việc sử dụng thư viện CAD sẽ là một khoản đầu tư xứng đáng vào năng suất và chất lượng công việc của bạn.
Chúc bạn thành công với những dự án thiết kế của mình!
