Bộ thư viện CAD cầu thang đầy đủ bao gồm các file AutoCAD (.dwg) chứa mặt bằng, mặt cắt và chi tiết cấu tạo của nhiều loại cầu thang phổ biến trong kiến trúc và xây dựng. Bạn có thể sử dụng các block này để chèn nhanh vào bản vẽ kỹ thuật của mình. Bài viết này, ATZ LUXURY xin chia sẻ một số bản vẽ cad cầu thang, bạn hãy tham khảo nhé!
Thư viện CAD cầu thang là gì và các loại phổ biến hiện nay
Thư viện CAD cầu thang là hệ thống các file bản vẽ định dạng .dwg hoặc .dxf được thiết lập sẵn các thông số về kích thước, tỷ lệ, và hệ thống layer chuẩn. Việc sử dụng các Block có sẵn giúp chuẩn hóa hồ sơ kỹ thuật ngay từ bước khởi tạo.
Dưới đây là các loại mẫu phổ biến mà bạn cần trang bị trong kho tư liệu:

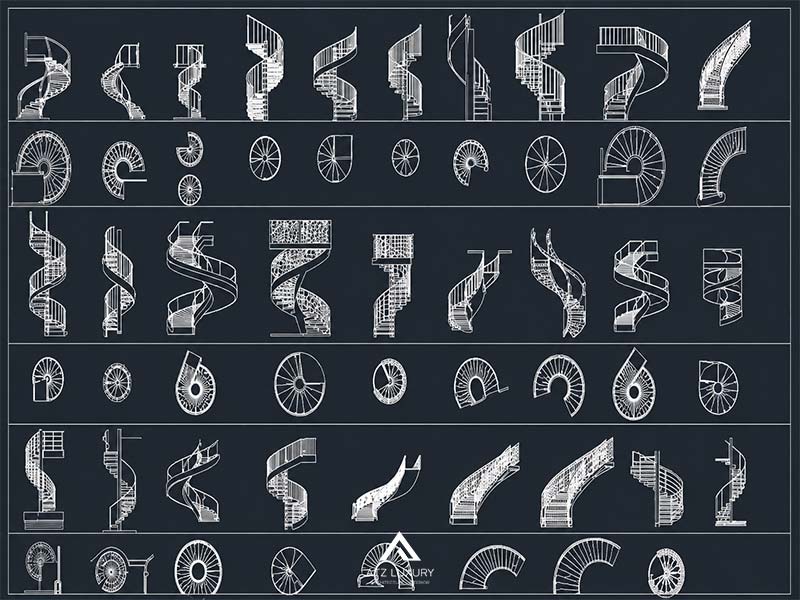

- Thư viện CAD cầu thang xoắn: Thường được ứng dụng trong các không gian hẹp hoặc các công trình cao cấp như Penthouse để tạo tính nghệ thuật.
- File CAD cầu thang xương cá: Phổ biến trong thiết kế nhà phố hiện đại, sử dụng kết cấu thép thanh thoát và bậc gỗ.
- Cầu thang Ziczac & Thoát hiểm: Đây là các mẫu thường thấy trong công trình công nghiệp hoặc thương mại, tuân thủ nghiêm ngặt tiêu chuẩn PCCC và kết cấu thép chịu lực.
- Chi tiết lan can, tay vịn: Các phụ kiện đi kèm như kính cường lực, trụ sắt nghệ thuật giúp hoàn thiện bản vẽ Shop Drawing.

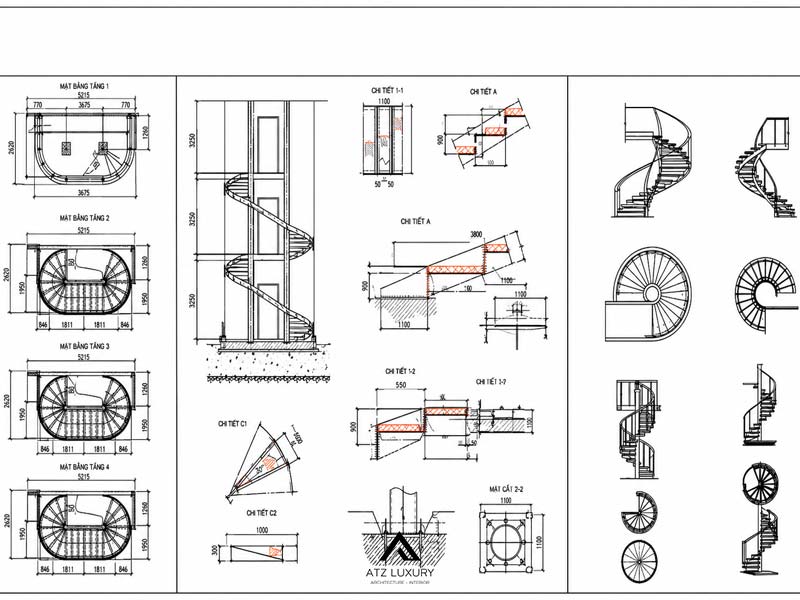

- Bản vẽ mặt cắt cầu thang chi tiết: Thể hiện rõ cấu tạo bậc, dầm đỡ và cách bố trí thép.
Tại sao kiến trúc sư và kỹ sư cần sở hữu bộ thư viện này?
Sở hữu bộ thư viện chuẩn mang lại những giá trị vượt xa việc “sao chép” đơn thuần:
Tối ưu hóa năng suất lao động
Việc sử dụng thư viện giúp tiết kiệm đến 80% thời gian vẽ chi tiết. Thay vì ngồi tính toán từng bậc thang từ đầu, bạn chỉ cần lựa chọn mẫu phù hợp và điều chỉnh lại theo thực tế mặt bằng.
Đảm bảo độ chính xác kỹ thuật
Các file trong thư viện thường đã được tối ưu hóa về tỷ lệ và thông số an toàn. Điều này giúp giảm thiểu sai số đo lường, đảm bảo khoảng cách thông thủy và độ dốc chuẩn xác khi ra công trường.
Đa dạng hóa phương án thiết kế và giảm “Chi phí cơ hội”
Trong kinh doanh thiết kế, thời gian chính là tiền bạc. Việc loay hoay với chi tiết thủ công khiến văn phòng mất đi cơ hội tập trung vào các dự án cao cấp hơn hoặc nhận thêm dự án mới, dẫn đến thiệt hại trực tiếp về doanh thu. Thư viện giúp bạn nhanh chóng “ướm thử” nhiều phương án (xoắn, chữ L, chữ U) để chốt phương án với chủ đầu tư nhanh nhất.
Chuyên nghiệp hóa hồ sơ
Hệ thống nét vẽ (lineweight) và layer chuẩn TCVN trong thư viện giúp hồ sơ bản vẽ của bạn đạt độ chỉn chu cao, giúp đơn vị thi công dễ dàng đọc hiểu và thực hiện chính xác.
Các lưu ý kỹ thuật và tiêu chuẩn khi sử dụng bản vẽ CAD cầu thang
Dù sử dụng thư viện có sẵn, bạn vẫn phải đóng vai trò kiểm soát kỹ thuật dựa trên các công thức cốt lõi:
Công thức bước bậc an toàn (TCVN): Luôn kiểm tra lại dựa trên cao độ tầng thực tế: 2h + b = 600 – 640mm (h: chiều cao bậc, b: chiều rộng bậc). Chiều cao cổ bậc (h) không nên vượt quá 190mm.
Các Pro-tips từ chuyên gia khi thao tác CAD:
- Sử dụng Dynamic Blocks: Đối với các mẫu thang trong thư viện, hãy ưu tiên các Block có tính năng Dynamic để thay đổi số bậc hoặc chiều rộng nhanh chóng.
- Lệnh CAD cần thuộc lòng:
- Insert: Chèn Block vào bản vẽ (kiểm tra Units để tránh sai lệch mm và m).
- Stretch (S): Kéo dài trục thang hoặc điều chỉnh cao độ.
- Array (AR): Sao chép bậc thang theo dãy đều nhau.
- Scale (SC): Điều chỉnh tỷ lệ Block cho khớp với Finish Floor (cao độ sàn hoàn thiện).
- Thông số thang xoắn: Tại vị trí cách tâm 1/3 chiều rộng bậc (chiều rộng đi lại hiệu quả), độ rộng tối thiểu phải đạt 220mm.
- Tay vịn: Chiều cao chuẩn từ 900mm đến 1100mm và phải thiết kế liên tục.
- Tính tương thích phần mềm: Bạn hoàn toàn có thể Import CAD hoặc Link CAD vào Revit để làm khung sườn thiết kế BIM, hoặc đưa vào SketchUp để dựng phối cảnh 3D nhanh chóng.

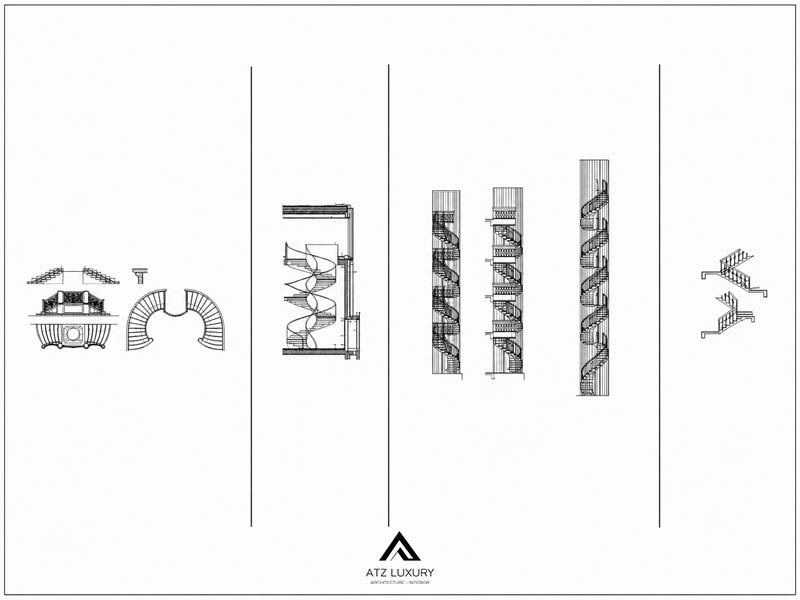

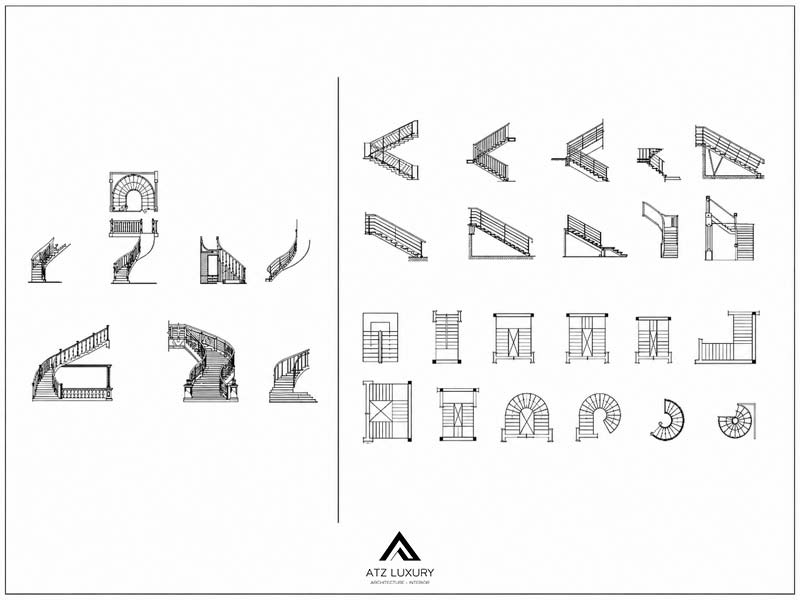

Link tải file bản vẽ và Link tải thư viện CAD cầu thang (Google Drive)
Dưới đây là tổng hợp các nguồn tài nguyên uy tín nhất hiện nay. Lưu ý kiểm tra phiên bản AutoCAD hỗ trợ để mở file chính xác:
Lưu ý về Font chữ (SHX): Nếu gặp lỗi không hiển thị ghi chú, hãy sao chép bộ Font SHX đầy đủ vào thư mục cài đặt AutoCAD hoặc chuyển các Text Style sang Font Arial (Unicode) để hiển thị chính xác các thông số kỹ thuật.
Xem thêm:
- Tải thư viện CAD thiết bị vệ sinh
- Tải thư viện CAD M&E điện nước
- Tải thư viện AutoCAD bàn ghế
- Thư viện CAD nội thất 2D miễn phí
Trên đây là chia sẻ thư viện cad cầu thang, hy vọng bạn có thể ứng dụng nhiều trong công việc của mình.
